Fermeture de borne optique

Pour viser la demande de mise à niveau du réseau de fibre optique et optimiser la fermeture optique, la fermeture de borne optique est la solution pour l'infrastructure de fibre optique de nouvelle génération, la spécialité de la conception de la fermeture de borne optique est d'équiper l'adaptateur optique étanche sur la fermeture optique, ce qui effectue la maintenance et la connexion rapides et réduit le risque d'endommagement des fibres pendant le processus de maintenance.

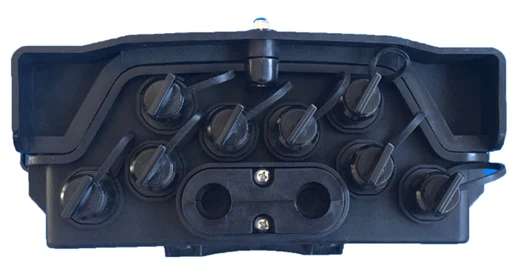

Le modèle de fermeture optique LPTC-03 est le type de fermeture de terminal optique, qui est conçu avec 2 morceaux de ports de câble optique pour un diamètre de câble à fibre optique jusqu'à 12 mm à entrer, et pour la sortie de câble de dérivation, cette fermeture de terminal optique est équipé de 8 pièces d'adaptateur étanche SC simplex pour la connexion avec un câble de dérivation de type SC.

Pour la gestion des câbles à fibre optique, cette fermeture de terminal optique prend en charge jusqu'à 48 cœurs d'épissure de fibre optique et capable d'installer 1 pc de répartiteur PLC optique 1x4 ou 1x8, la conception de la gestion interne de la fibre répond aux exigences du rayon de courbure de la fibre et de l'ensemble de l'optique les fibres sont correctement protégées.

Cette fermeture est fabriquée en choisissant une excellente qualité de matière plastique et est capable de protection contre les facteurs environnementaux, tels que la résistance aux UV, les chocs et la température, tandis que cette fermeture optique est classée IP 65, ce qui convient aux applications hors sol et aériennes.

1. Préparez les câbles non coupés, ouvrez la fermeture et relâchez la fixation du câble optique et la fiche du câble en boucle avec un tournevis.

2. Couvrez le câble non coupé avec la fiche du câble en boucle. Installez le câble, fixez le CSM sur la fixation CSM, le câble optique sur la fixation du câble et la fiche du câble en boucle. Enroulez la fibre restante dans le fond de la boîte, insérez le câble dans le tube tampon et fixez avec une attache de câble en nylon. Faites glisser la fibre dans le plateau d'épissure.
Attention : si le diamètre du câble est inférieur à 12 mm, utilisez du ruban d'étanchéité pour agrandir son diamètre.

3. Installez le séparateur 1x8 sur le support de séparateur. Épissez la fibre d'entrée du répartiteur avec la fibre optique et les connecteurs de sortie sur les adaptateurs. Enroulez les fibres restantes dans le plateau d'épissure.

4. Connectez la queue de cochon avec les connecteurs.

Vérification de l'étanchéité de la fermeture

① Assurez-vous que les fibres du plateau d'épissure sont épissurées et installées dans l'ordre. Le rayon de courbure de la fibre répond aux exigences techniques.
② Les dispositifs de fixation internes sont serrés.
③ Contrôlez la quantité de ruban d'étanchéité dans une plage appropriée.
④ Le raccord d'étanchéité est installé proprement et en douceur. Sinon, nivelez-le avec du ruban adhésif.

Si vous avez des questions ou des suggestions, n'hésitez pas à contacter votre fournisseur local ou à nous contacter. Nous vous fournirons les meilleurs services à temps.
